橡胶轮工程案例

普瑞赛斯橡胶实心轮胎开发: 从塑胶轮芯到橡胶注射成型

从轮胎结构设计、塑胶件结构设计与注塑加工, 到橡胶配方、橡胶与塑胶粘接、橡胶包胶和批量交付, 围绕实际工况完成一体化开发。

典型应用

电动滑板车、AGV、AMR及工业机器人。

工程重点

轮胎与轮芯结构、配方、粘接与运行稳定性。

量产能力

10台橡胶射出设备, 支持多规格连续批量生产。

产品与工况

橡胶实心轮胎需要从整机工况出发进行系统匹配

在电动滑板车、AGV、AMR及工业机器人等移动设备中, 橡胶轮不仅承担设备载荷, 还会直接影响运行噪声、振动反馈、滚动稳定性、耐磨表现和维护频率。因此, 橡胶实心轮胎的开发不能只关注外径、内径和外观, 还需要结合实际工况, 对轮胎结构、模具、橡胶配方及成型工艺进行系统匹配。

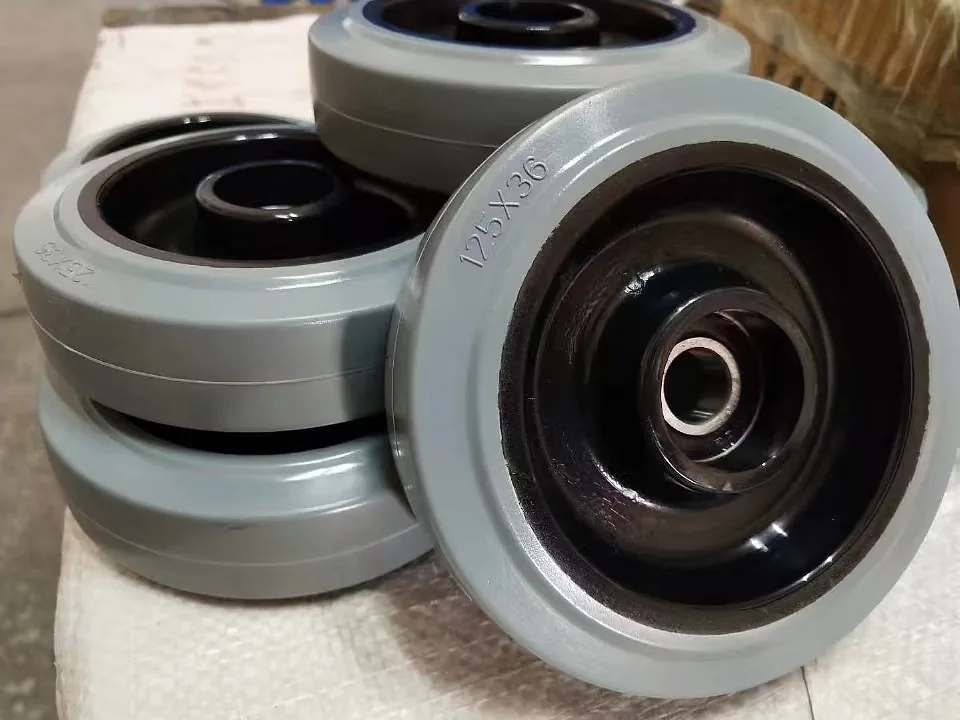

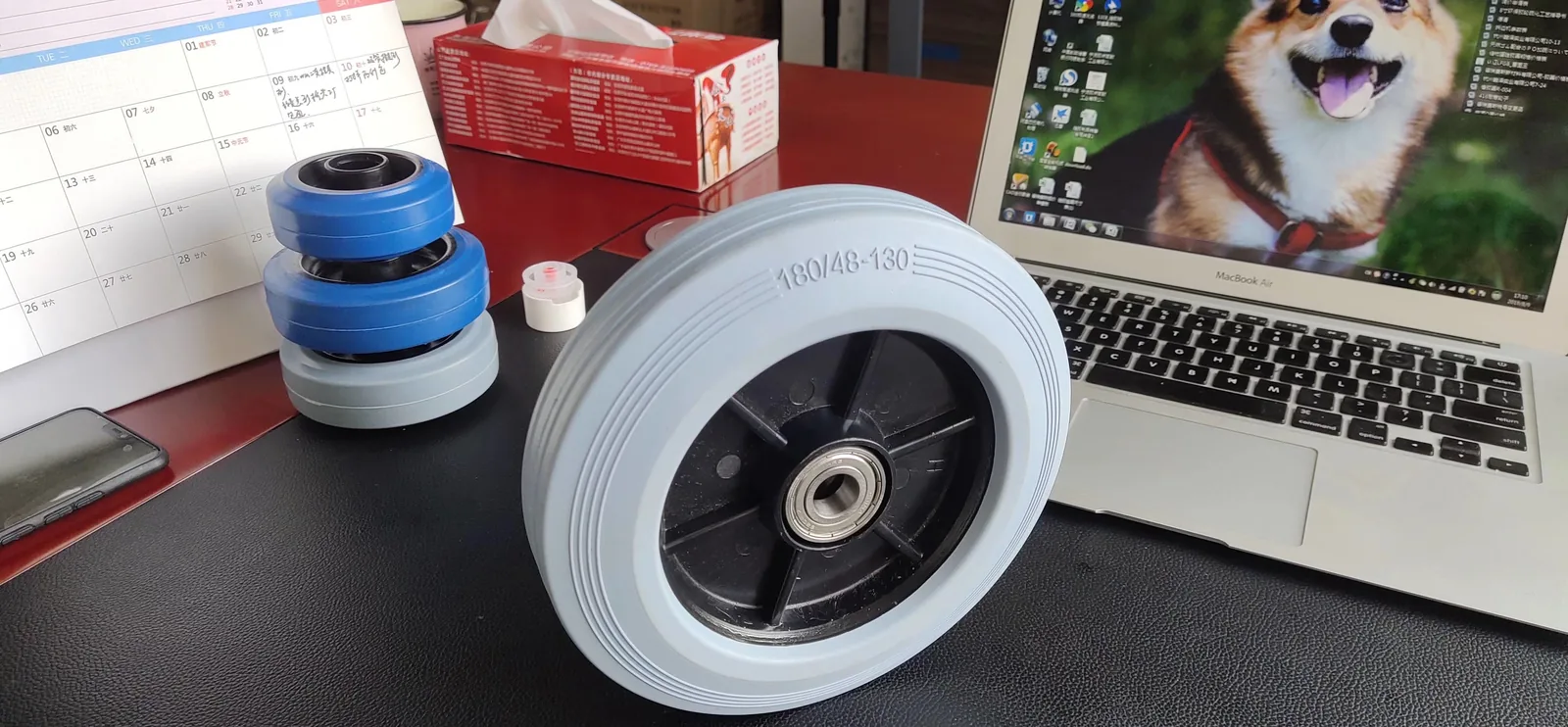

本案例展示了多种尺寸、颜色和轮芯形式的实心橡胶轮。普瑞赛斯可围绕客户设备参数, 衔接轮胎结构、塑胶轮芯、模具、配方、粘接、橡胶射出加工和批量交付。各阶段要求经确认后记录, 形成可追溯的开发与生产文件链。

结构设计

橡胶实心轮胎采用免充气结构, 可以避免漏气、爆胎及气压不足等问题, 适合连续运行或维护窗口有限的设备。

针对不同载荷和使用环境, 普瑞赛斯可设计常规实心、蜂窝孔及内镂空等结构。轮胎外径、轮宽、胎面花纹、包胶厚度、孔位分布和整体刚度, 需根据单轮载荷、运行速度、转弯频率及路面条件统筹设计。结构中的弹性变形空间用于匹配承载、缓冲与滚动稳定性。

结构方案确定后, 还需通过样品装配和实际运行测试, 对承载、变形、轮毂配合及运行状态进行确认。

塑胶轮芯结构与加工

塑胶轮芯是连接轴承、轮轴和橡胶胎体的承载基体。塑胶件结构设计需同时考虑轴承位尺寸与同轴度、轮芯壁厚、加强筋分布、脱模方向及橡胶包覆边界, 避免局部过厚或过薄影响注塑和后续装配。

塑胶件注塑加工阶段对模具流道、浇口、缩水和变形进行工艺验证, 并对轴承位、装配面及包胶区域实施重点尺寸管理。轴承压装后检查装配状态与转动情况, 塑胶原料、成型参数和检验结果按批次记录。

配方与工艺

橡胶配方需与产品结构和工况共同验证。开发时围绕耐磨、硬度、弹性、抗撕裂、颜色稳定性及成型流动性进行配方与工艺匹配, 避免只依据单一材料指标判断成品表现。

样品阶段同步调整混炼、注射、硫化和后处理条件, 核对表面状态、尺寸、硬度和客户设备试装结果。配方版本、工艺参数与确认样保持对应, 批量生产时按已确认条件执行。

橡胶与塑胶粘接

橡胶与塑胶粘接不仅取决于胶粘剂, 还与轮芯材料、表面清洁度、结构咬合、涂布状态、待合模时间及硫化条件相关。工艺开发时先确认塑胶材料与橡胶体系, 再制定清洁、表面处理、涂胶、干燥和模内粘接条件。

橡胶包胶时通过轮芯定位、包覆边界、模具排气和硫化工艺管理粘接界面, 样品脱模后检查缺胶、溢边、局部脱层和界面剥离。具体粘接体系与验收方法以双方确认文件为准。

功能材料方案

针对电子制造、自动化仓储、洁净车间等应用环境, 普瑞赛斯可根据客户提出的目标电阻范围, 评估导电或抗静电橡胶配方。

导电及抗静电性能会受到配方、产品结构、地面条件、环境温湿度和设备接地状态等因素影响。因此, 项目启动前应明确测试方法、环境条件和验收标准, 最终性能以双方确认的技术文件、样品测试结果及客户验收要求为准。

对于材料环保要求, 应以客户指定的法规、限制物质清单或检测标准为依据。必要时结合原材料资料或第三方检测报告进行确认。

橡胶注射与连续量产

橡胶注射成型将轮芯定位、注射温度与压力、模具排气、硫化时间及脱模条件纳入同一工艺窗口。试模时依据缺胶、困气、飞边、表面状态和尺寸结果确认参数, 定型后作为后续橡胶射出加工的执行依据。

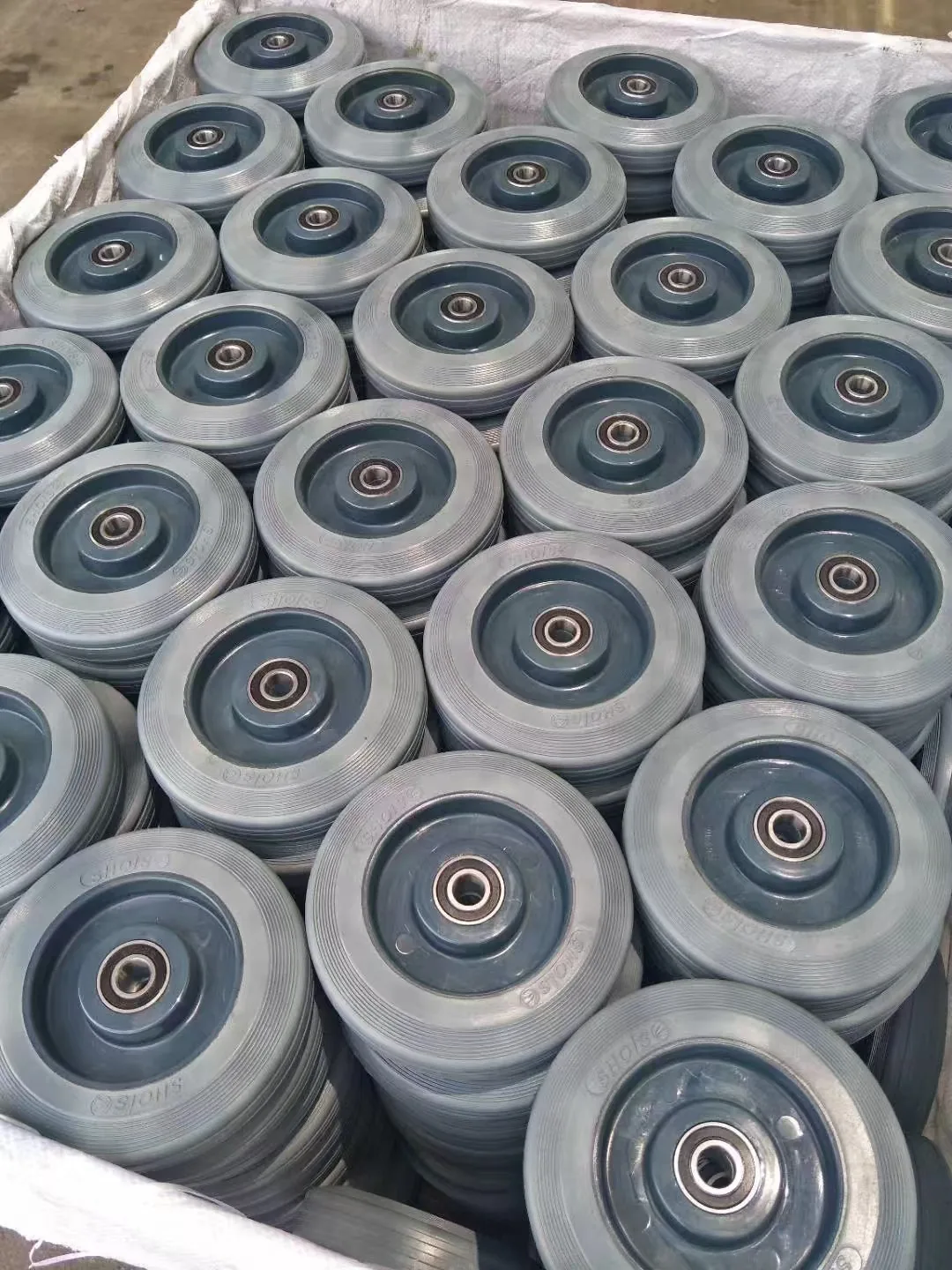

普瑞赛斯配置10台橡胶射出设备, 可根据轮胎规格、模具、配方与交付节拍进行排产。大批量连续生产中对原料批次、配方版本、设备参数、首件确认、过程检验和成品放行进行记录, 异常品隔离评审, 文件链完整后放行。

定制开发输入

项目评估

普瑞赛斯工程团队将据此开展图纸与工况评估、轮胎和塑胶轮芯结构设计、模具开发、配方与粘接工艺制定、样品试制及批量导入。样品经装配和实际工况验证并获得确认后, 再按确定的技术文件进入批量生产。具体结构、配方及验收标准以客户图纸、实际工况和双方确认文件为准。
